மடிக்கக்கூடிய ஸ்மார்ட்போன்களின் உலகளாவிய ஏற்றுமதி தொடர்ந்து அதிகரித்து வருவதால்,மடிப்பு தொடர் LCD திரைகள்நுகர்வோர் எலக்ட்ரானிக்ஸ் சந்தைக்குப் பிறகான சந்தையில் தொழில்நுட்ப ரீதியாக மிகவும் தேவைப்படும் பிரிவுகளில் ஒன்றாக மாறியுள்ளது. பாரம்பரிய பிளாட்-பேனல் காட்சிகளுக்கான தரப்படுத்தப்பட்ட செயல்முறைகளைப் போலன்றி, நெகிழ்வான திரைகள் உடல் அமைப்பு, மின் பண்புகள் மற்றும் தோல்வி முறைகளில் தனித்துவமான சவால்களை முன்வைக்கின்றன, சோதனை, தரப்படுத்தல் மற்றும் புதுப்பித்தல் ஆகியவற்றில் சிறப்புத் திறன்கள் தேவைப்படுகின்றன.
ஐடிசி தரவுகளின்படி, உலகளாவிய மடிக்கக்கூடிய ஸ்மார்ட்போன் ஏற்றுமதி 2025 இல் 22 மில்லியன் யூனிட்களைத் தாண்டியது, ஒட்டுமொத்த நிறுவப்பட்ட அடிப்படை 50 மில்லியன் யூனிட்களைத் தாண்டியது. சாம்சங் இந்த சந்தையில் தோராயமாக 65% வைத்திருக்கிறது, அதன் ஃபோல்ட் சீரிஸ் ஃபோல்ட் சீரிஸ் எல்சிடி ஸ்கிரீன்களுக்கான சந்தைக்குப்பிறகான பழுதுபார்ப்பு தேவையின் மிகப்பெரிய ஆதாரமாக அமைகிறது. மடிக்கக்கூடிய சாதனங்களைப் பயன்படுத்திய 12 மாதங்களுக்குள் திரை தொடர்பான தோல்வி விகிதம் 7-9% என்று தொழில்துறை ஆராய்ச்சி குறிப்பிடுகிறது, இது பாரம்பரிய ஃபிளாக்ஷிப் பார் வகை ஃபோன்களுக்கான 3-5% விகிதத்தை விட கணிசமாக அதிகமாகும். கீல்-பகுதி நெகிழ்வு கேபிள் முறிவுகள், நெகிழ்வான அடி மூலக்கூறு நீக்கம் மற்றும் தொடு சென்சார் செயலிழப்பு ஆகியவை முதல் மூன்று தோல்வி முறைகளாக தரவரிசைப்படுத்தப்படுகின்றன. புதிய மடிக்கக்கூடிய திரை அசெம்பிளிகளுக்கான அதிகாரப்பூர்வ மாற்று செலவுகள் பொதுவாக 200 முதல் 400 வரை இருக்கும், காத்திருப்பு நேரம் 5-10 வணிக நாட்கள் ஆகும். இந்த யதார்த்தமானது ஃபோல்ட் சீரிஸ் எல்சிடி ஸ்கிரீன்களுக்கான தொழில்முறை மீட்பு மற்றும் புதுப்பித்தல் சேனல்களின் முதிர்ச்சியை துரிதப்படுத்தியுள்ளது.

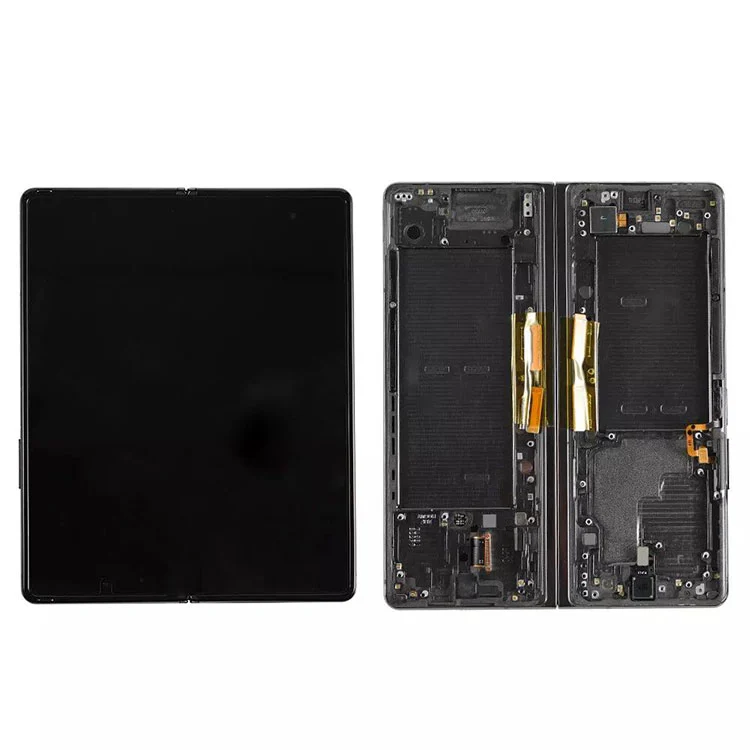

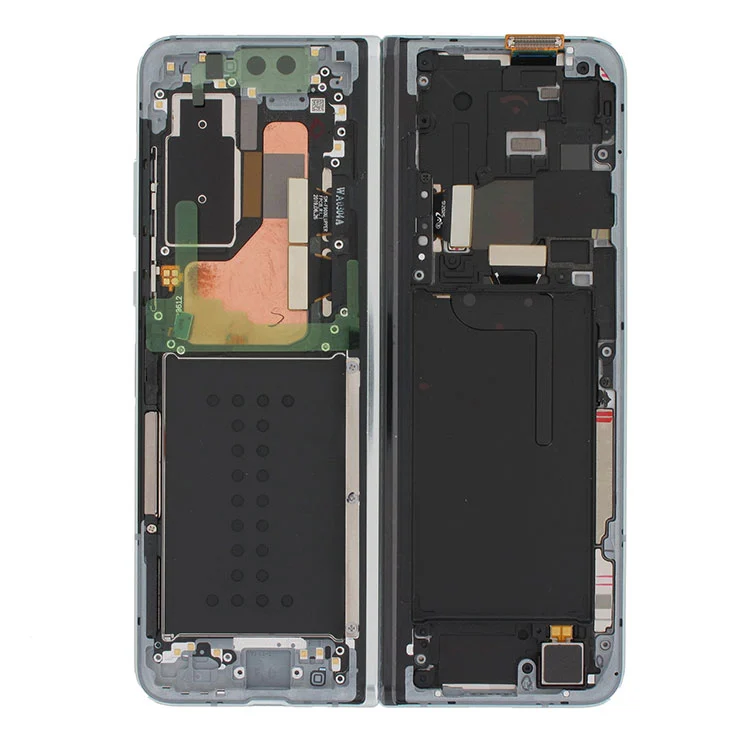

பின்வரும் அட்டவணையானது மாடல் அடையாளங்காட்டிகள் மற்றும் ஃபோல்ட் சீரிஸ் எல்சிடி ஸ்கிரீன்களுக்கான முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் தற்போது சந்தைக்குப்பிறகான சந்தையில் கிடைக்கும்:
| தயாரிப்பு மாதிரி | இணக்கமான சாதனம் | பேனல் வகை | முக்கிய காட்சி அளவு | தீர்மானம் | புதுப்பிப்பு விகிதம் | டிரைவர் ஐசி |
|---|---|---|---|---|---|---|
| மடிப்பு 6 எல்சிடி | Galaxy Z Fold6 | டைனமிக் AMOLED 2X | 7.6" | 2160×1856 | 120 ஹெர்ட்ஸ் | S6SY761X |
| மடிப்பு 5 எல்சிடி | Galaxy Z Fold5 | டைனமிக் AMOLED 2X | 7.6" | 2176×1812 | 120 ஹெர்ட்ஸ் | S6SY761 |
| மடிப்பு 4 எல்சிடி | Galaxy Z Fold4 | டைனமிக் AMOLED 2X | 7.6" | 2176×1812 | 120 ஹெர்ட்ஸ் | S6SY760 |
| மடிப்பு 3 எல்சிடி | Galaxy Z Fold3 | டைனமிக் AMOLED | 7.6" | 2208×1768 | 120 ஹெர்ட்ஸ் | S6SY759 |
| மடிப்பு 2 எல்சிடி | Galaxy Z Fold2 | டைனமிக் AMOLED | 7.4" | 2213×1689 | 120 ஹெர்ட்ஸ் | S6SY758 |
| எல்சிடியை மடியுங்கள் | Galaxy Fold (1st Gen) | டைனமிக் AMOLED | 7.3" | 2152×1536 | 60 ஹெர்ட்ஸ் | S6SY757 |
பொருந்தக்கூடிய குறிப்பு:கனெக்டர் பின்அவுட்கள் மற்றும் ஃப்ளெக்ஸ் கேபிள் பணிகள் பல தலைமுறைகளாக வேறுபடுகின்றன. குறுக்கு தலைமுறை மாற்று ஆதரவு இல்லை.
பொறியியல் கண்ணோட்டத்தில், தோல்விகள்மடிப்பு தொடர் LCD திரைகள்சீரற்ற விநியோகத்தை விட அடையாளம் காணக்கூடிய உடல் வடிவங்களைப் பின்பற்றவும்.
கீல்-பகுதி உலோக சுவடு சோர்வு முறிவு
பல அடுக்கு உலோக தடயங்கள் (தரவு கோடுகள், ஸ்கேன் கோடுகள், மின் இணைப்புகள்) நெகிழ்வான OLED பேனலுக்கு அடியில் மீண்டும் மீண்டும் மடக்கும்போது சுழற்சி வளைக்கும் அழுத்தத்தை அனுபவிக்கிறது. சாம்சங் இந்த டிஸ்ப்ளேக்களை 200,000 மடிப்புகளுக்கு மதிப்பிடும்போது, கீல் சகிப்புத்தன்மை மற்றும் தூசி உட்செலுத்தலுடன் நிஜ-உலகப் பயன்பாடு 80,000-100,000 சுழற்சிகளுக்குப் பிறகு சில மாதிரிகளில் மைக்ரோ-கிராக்களை உருவாக்குகிறது என்று ஆய்வகத் தரவு காட்டுகிறது. மின்சார சோதனை ஒன்று அல்லது அதற்கு மேற்பட்ட செங்குத்து கோடுகளை (பிரகாசமான அல்லது இருண்ட) வெளிப்படுத்துகிறது, இது திறந்த அல்லது குறுகிய சுற்றுகளைக் குறிக்கிறது. துல்லியமான பிணைப்புக் கருவிகள், 100x உருப்பெருக்கத்தின் கீழ் எலும்பு முறிவுப் புள்ளிகளைக் கண்டறிதல் மற்றும் தெர்மோகம்ப்ரஷன் பிணைப்புடன் அனிசோட்ரோபிக் கடத்தும் படத்தைப் (ACF) பயன்படுத்தி மின் இணைப்புகளை மீண்டும் நிறுவுதல் ஆகியவற்றின் மூலம் இந்த தோல்வி வகையைச் சமாளிக்க முடியும்.
தொடு இழப்பில் ஏற்படும் நெகிழ்வான அடி மூலக்கூறு நீக்கம்
மடிக்கக்கூடிய காட்சிகளில் உள்ள டச் சென்சார் அடுக்கு பொதுவாக சில்வர் நானோவைர் அல்லது நெகிழ்வான பாலிமைடு அடி மூலக்கூறில் பூசப்பட்ட உலோக மெஷ் பொருட்களைப் பயன்படுத்துகிறது. நீடித்த மடிப்பு அடி மூலக்கூறு மற்றும் கவர் கண்ணாடி ஆப்டிகல் ஒட்டும் அடுக்குக்கு இடையில் உள்ளமைக்கப்பட்ட பிரிவை ஏற்படுத்தலாம், இதன் விளைவாக தொடு சமிக்ஞை குறுக்கீடு ஏற்படலாம். வழக்கமான அறிகுறி, டிஸ்ப்ளேயின் நடுவில் 2-3 செ.மீ அகலமான பேண்ட், டச் ரெஸ்பான்ஸ் இல்லாமல் இருக்கும். இதற்கு சுத்தமான அறை சூழலை சுத்தம் செய்தல் மற்றும் வெற்றிடப் பிணைப்பு உபகரணங்களுடன் உயர்-கடத்தும் ஆப்டிகல் பிசின் பயன்படுத்தி மீண்டும் லேமினேஷன் செய்ய வேண்டும். 12-15% க்கும் குறைவான பழுதுபார்க்கும் வசதிகள் தொடர்ந்து இந்த சிக்கலை தீர்க்க முடியும்.
டிரைவர் ஐசி அல்லது ஃப்ளெக்ஸ் கேபிள் முழுமையான தோல்வி
சில ஃபோல்ட் சீரிஸ் எல்சிடி ஸ்கிரீன்கள் உடல் ரீதியாக சேதமடையாமல் தோன்றும் ஆனால் காட்சி வெளியீட்டைக் காட்டாது. பிழை தனிமைப்படுத்தல் சோதனையானது, தோல்வியுற்ற இயக்கி ஐசி அல்லது கீல் பகுதி வழியாக இயங்கும் உடைந்த நீண்ட ஃப்ளெக்ஸ் கேபிளை அடையாளம் காட்டுகிறது, இது சமிக்ஞை பாதையில் உள்ள இயந்திர பலவீனமான புள்ளியைக் குறிக்கிறது. கண்டறியும் பலகைகளைப் பயன்படுத்தி தவறான பிரிவைக் கண்டறிந்த பிறகு, ஃப்ளெக்ஸ் கேபிளை மாற்றலாம் அல்லது இயக்கி ஐசியை மீண்டும் இயக்கலாம். இந்த பழுதுபார்ப்பு வகை மூன்று முக்கிய தோல்வி வகைகளில் மிகக் குறைந்த செலவைக் கொண்டுள்ளது, வெற்றி விகிதம் 85% ஐ விட அதிகமாக உள்ளது.
ஐந்து-நிலை தரநிலை தரநிலை
தொழில்முறை மீட்பு செயல்பாடுகள் மடிப்பு தொடர் LCD திரைகளை செயலாக்க ஒரு சுத்திகரிக்கப்பட்ட தர நிர்ணய முறையை நிறுவியுள்ளன:
| தரம் | வரையறை | மின்சார சோதனை தரநிலை | விலகல் பாதை |
|---|---|---|---|
| A | முழு செயல்பாட்டு நல்ல அலகு | தொடு விலகல் <1.5mm முழுப் பகுதியிலும், பிரகாசம் சீரான தன்மை>85%, காட்சி குறைபாடுகள் இல்லை | நேரடி மறுசுழற்சி |
| B | சிறிய ஒப்பனை குறைபாடு | முழு செயல்பாடு, சிறிய போலரைசர் கீறல்கள் அல்லது சட்ட உடைகள் அனுமதிக்கப்படுகின்றன | சுத்தப்படுத்தப்பட்ட, தரமிறக்கப்பட்ட சுழற்சி |
| C | சரிசெய்யக்கூடிய செயல்பாட்டு தோல்வி | ஃப்ளெக்ஸ் எலும்பு முறிவு, ஐசி தோல்வி அல்லது டிரைவர் போர்டு ஒழுங்கின்மை, ஆனால் பேனல் மற்றும் டச் லேயர் அப்படியே | பிணைப்பு/ரீலாமினேஷன் செயல்முறையை உள்ளிடவும் |
| D | சரிசெய்ய முடியாத செயல்பாட்டு தோல்வி | பேனல் திரவ கசிவு, OLED எரிதல் அல்லது அடி மூலக்கூறு உடல் முறிவு | கூறு-நிலை பகுதிகளுக்கு பிரிக்கவும் |
| E | முழுமையானது | பல அடுக்குகள் முழுவதும் கட்டமைப்பு சேதம் | பொருள் மீட்பு |

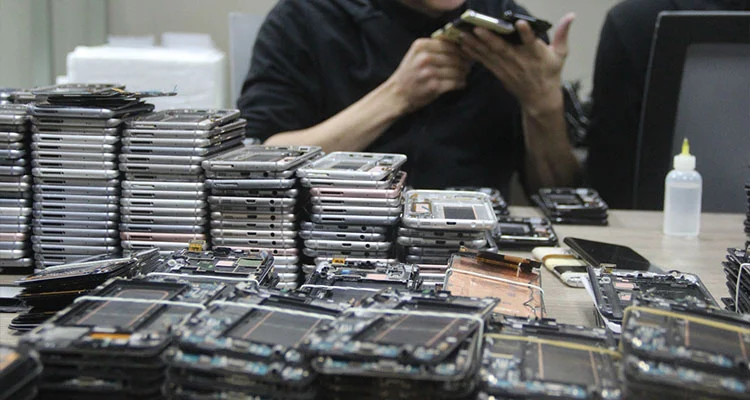

உண்மையான மீட்பு ரன்களில் இருந்து தொழில்துறை தரவு, சேகரிக்கப்பட்ட ஃபோல்ட் சீரிஸ் எல்சிடி ஸ்கிரீன்களில், கிரேடுகள் A மற்றும் B ஆகியவை 18-22% ஆகவும், கிரேடு C கணக்குகள் 35-40% ஆகவும், கிரேடுகள் D மற்றும் E மீதியை உருவாக்குவதாகவும் காட்டுகிறது. தோல்வியுற்ற திரைகளில் பாதிக்கும் மேற்பட்டவை மறுபயன்பாடு அல்லது கூறு மீட்பு மதிப்பை வைத்திருக்கின்றன, இது பாரம்பரிய பிளாட் எல்சிடிகளுக்கான 30% மறுபயன்பாட்டு விகிதத்தை விட கணிசமாக அதிகம்.
ஃபோல்ட் சீரிஸ் எல்சிடி ஸ்கிரீன்களின் துல்லியமான தரப்படுத்தலுக்கு பிரத்யேக சோதனை உபகரண மேட்ரிக்ஸ் தேவை:
| சோதனை வகை | உபகரணங்கள் | முக்கிய விவரக்குறிப்புகள் | சோதனை பொருட்கள் |
|---|---|---|---|
| மின்சாரம் | காட்சி சோதனையாளர் | MIPI நெறிமுறை ஆதரவு, 3.3V-5.5V அனுசரிப்பு | சாம்பல் அளவு, திட நிறம், சாய்வு வடிவங்கள் |
| மின்சாரம் | டச் டெஸ்ட் போர்டு | 126-புள்ளி மேட்ரிக்ஸ் ஸ்கேன், ±0.5mm துல்லியம் | இறந்த பகுதி கண்டறிதல், சறுக்கல் அளவீடு |
| மின்சாரம் | வயதான ரேக் | 72 மணிநேரம், 25°C-45°C சுழற்சி | மறைந்த தோல்வி திரையிடல் |
| ஆப்டிகல் | ஒளி பரிமாற்ற அட்டவணை | 5000-8000 லக்ஸ் அனுசரிப்பு | திரவ கசிவு, நொறுக்கு சேதம், போலரைசர் குமிழ்கள் |
| ஆப்டிகல் | க்ரீஸ் டெப்த் கேஜ் | லேசர் இடப்பெயர்ச்சி சென்சார், ±0.01மிமீ துல்லியம் | உடல் மடிப்பு ஆழம் அளவீடு |
| காட்சி | நுண்ணோக்கி | 100-200x உருப்பெருக்கம் | தங்க விரல் ஆக்சிஜனேற்றம், மைக்ரோ கிராக்ஸ் |
| நம்பகத்தன்மை | வெப்பநிலை / ஈரப்பதம் அறை | 60°C / 90% RH | பழுதுபார்ப்புக்குப் பிந்தைய நிலைத்தன்மை சரிபார்ப்பு |
| நம்பகத்தன்மை | மடிப்பு சோதனையாளர் | 15-20 சுழற்சிகள்/நிமிடம், நிரல்படுத்தக்கூடிய கோணம் | வளைவு வாழ்க்கை மாதிரி |
மீட்டெடுக்கப்பட்ட சாம்சங் ஃபோல்ட் சீரிஸ் ஸ்கிரீன்களின் பகுப்பாய்வு, தலைமுறைகள் முழுவதும் வெவ்வேறு தோல்வி முறை விநியோகங்களை வெளிப்படுத்துகிறது:
| திரை மாதிரி | ஃப்ளெக்ஸ் எலும்பு முறிவு | டச் டிலமினேஷன் | ஐசி/ஃப்ளெக்ஸ் கேபிள் | மற்றவை | ஒட்டுமொத்த பழுதுபார்க்கும் விகிதம் |
|---|---|---|---|---|---|
| மடிப்பு 6 எல்சிடி | 41% | 18% | 24% | 17% | 67% |
| மடிப்பு 5 எல்சிடி | 44% | 16% | 22% | 18% | 68% |
| மடிப்பு 4 எல்சிடி | 46% | 15% | 21% | 18% | 68% |
| மடிப்பு 3 எல்சிடி | 52% | 12% | 19% | 17% | 71% |
| மடிப்பு 2 எல்சிடி | 48% | 14% | 20% | 18% | 69% |
| எல்சிடியை மடியுங்கள் | 38% | 10% | 35% | 17% | 72% |
ஃபோல்ட் 6 மற்றும் ஃபோல்ட் 5 ஆகியவை மடிப்பு 3 உடன் ஒப்பிடும்போது குறைந்த எலும்பு முறிவு விகிதங்களுடன் சற்று மேம்பட்ட ஃப்ளெக்ஸ் கேபிள் வடிவமைப்பைக் காட்டுகின்றன. முதல் தலைமுறை ஃபோல்ட் டிஸ்ப்ளேக்கள் அதிக இயக்கி IC தோல்வி விகிதங்களைக் கொண்டிருக்கின்றன, ஆனால் பொதுவாக பழுதுபார்ப்பதற்கு எளிதாக இருக்கும், இதன் விளைவாக அனைத்து தலைமுறையினரிடையேயும் அதிகபட்ச பழுதுபார்க்கும் திறன் உள்ளது.
பின்வருபவை B2B விநியோகத்தில் (யூனிட்டுக்கு USD, Q1 2026 சந்தைத் தரவு) தரத்தின்படி மடிப்பு தொடர் LCD திரைகளுக்கான குறிப்பு விலை வரம்புகள்:
| திரை மாதிரி | கிரேடு ஏ | கிரேடு பி | கிரேடு சி (பழுது செய்யப்பட்டது) | கிரேடு D (பாகங்கள்) |
|---|---|---|---|---|
| மடிப்பு 6 எல்சிடி | $165-190 | $140-160 | $85-105 | $35-45 |
| மடிப்பு 5 எல்சிடி | $110-130 | $90-110 | $55-70 | $25-35 |
| மடிப்பு 4 எல்சிடி | $80-95 | $65-80 | $40-50 | $18-25 |
| மடிப்பு 3 எல்சிடி | $55-65 | $45-55 | $30-38 | $12-18 |
| மடிப்பு 2 எல்சிடி | $35-45 | $28-35 | $18-25 | $8-12 |
| எல்சிடியை மடியுங்கள் | $25-32 | $18-25 | $12-18 | $5-8 |
விலை குறிப்புகள்:பிரிமியம் தரம் தேவைப்படும் பழுதுபார்க்கும் சேனல்களுக்கு கிரேடு A அலகுகள் பொருந்தும். கிரேடு C பழுதுபார்க்கப்பட்ட அலகுகள் (பிந்தைய பிணைப்பு அல்லது துருவமுனை மாற்றுதல்) விலை உணர்திறன் வாங்குபவர்களுக்கு முழு செயல்பாட்டை வழங்குகின்றன. கிரேடு D பாகங்கள் ஃப்ளெக்ஸ் கேபிள்கள், இயக்கி ஐசிகள் மற்றும் கூறு-நிலை பழுதுபார்ப்புகளுக்கு துருவமுனைப்புகளை வழங்குகின்றன.
ஆறு பேருக்கும்மடிப்பு தொடர் LCD திரைகள்(Fold 6 / Fold 5 / Fold 4 / Fold 3 / Fold 2 / Fold LCD), முழு-தர நிலையான விநியோகம் இதில் அடங்கும்:
அனைத்து ஏற்றுமதிகளும் காட்சி சோதனை, முழு-பகுதி தொடு ஸ்கேனிங் மற்றும் வழங்கப்பட்ட சோதனை அறிக்கைகளுடன் காட்சி தரப்படுத்தலுக்கு உட்படுகின்றன.
